三軸力傳感器簡介
文章出處：創始人人氣：發表時間：2022-09-06 14:49:16
三軸力傳感器是基于應變式原理，基于通過特殊加工的彈性體貼片，同時檢測笛卡爾坐標系三維空間的三個力值數據（Fx、Fy、Fz）的傳感器，可實時的測量物體在X/Y/Z三個方向上的靜態和動態受力情況，簡單來說就用一個傳感器來實現三個測力傳感器同時工作的效果，但是要同時采集一個力作用點的力只能用三軸力傳感器來實現。
三軸力傳感器一般有12根輸出線，分別為（Fx、Fy、Fz）三個方向分力的通道，每個通道的激勵用（E+，E-）來表示，一般為5V,10V；輸出用（S+,S-）來表示，經放大器進行信號處理后電壓輸出一般為（0-±10V， 0-±5V），電流輸出的為一般為（4-12-20mA）。
三軸力傳感器應用范圍廣泛
三軸力傳感器廣泛應用于汽車測試，風洞測試，生物醫療，機器人制造，仿生學實驗，以及拋光研磨設備力控系統，變速箱檔位檢測，汽車運動過程車輪受力等工況及相關設備上。
應用案例及實物圖：
圖一：FC3D220應用于某盾構試驗平臺測試,采用六只三分力傳感器和配套的信號處理單元以及采集軟件，檢測在掘進過程中設備與平臺框架之間的各向受力情況；
圖二：FC3D160用于某航空航天實驗室裝配平臺，采用四只三軸力傳感器，后端信號同樣接入信號采集系統實施檢測裝配過程各向受力情況；

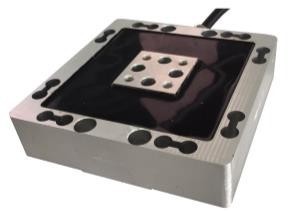

圖三：FC3D60-100N實物圖。
