90360系列：車輪/輪胎力矩傳感器

90360系列是基于無線遙測系統的車輪扭矩傳感器，用于測量輪胎/制動系統的扭 矩、速度和溫度，無需輪輞修改或防旋轉支架。

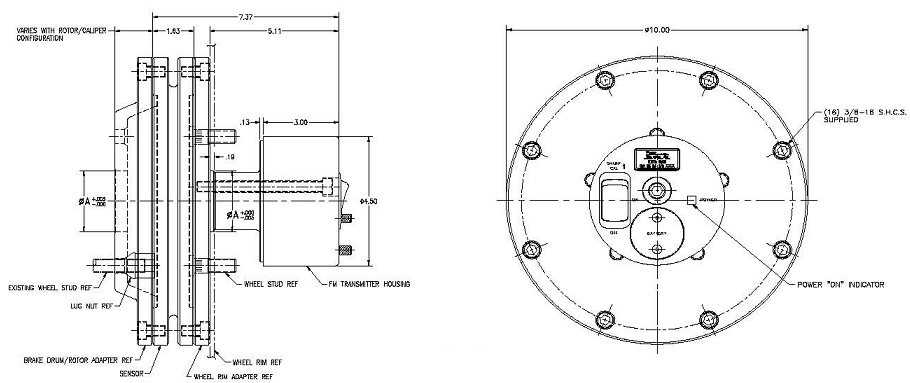

90360系列包括三 個主要組件：

扭矩傳感器（主題）、

車輛適配器板（配套安裝夾具）、

數字調頻遙測發射器（用于信號的傳輸與處理）

所有輸出信號采用高電平模擬輸出。

特征

非接觸信號傳輸。

高電平模擬輸出扭矩、速度和 溫度（2個溫度通道）

 高附載的承載能力。

RS-232串行輸出（僅扭矩）

機載分路校準和電源開關

9V電池供電的發射器

具有最小中心線偏移的車輛適配器 板（無需輪輞修改）

可用于保持輪胎中心線的定制輪輞

具有定制和配置的能力

關鍵詞：
輪胎多維力測試，輪胎測試



技術參數：

量程： 7000~60000 lb-in 即790Nm~6700Nm

非線性：0.25%F.S.

滯后性：0.25%F.S.

最高轉速：1200rpm

采樣速度：950Hz

串擾度：<2%

溫度度數范圍（RTD）：-100~500℃

模擬輸出（接收器）：0~&plusmn;5V FS

低通濾波：300Hz，四階巴特沃斯
