六維力傳感器SANS試驗機加載測試應用
文章出處：NaiChuang人氣：發表時間：2023-09-27 10:53:19

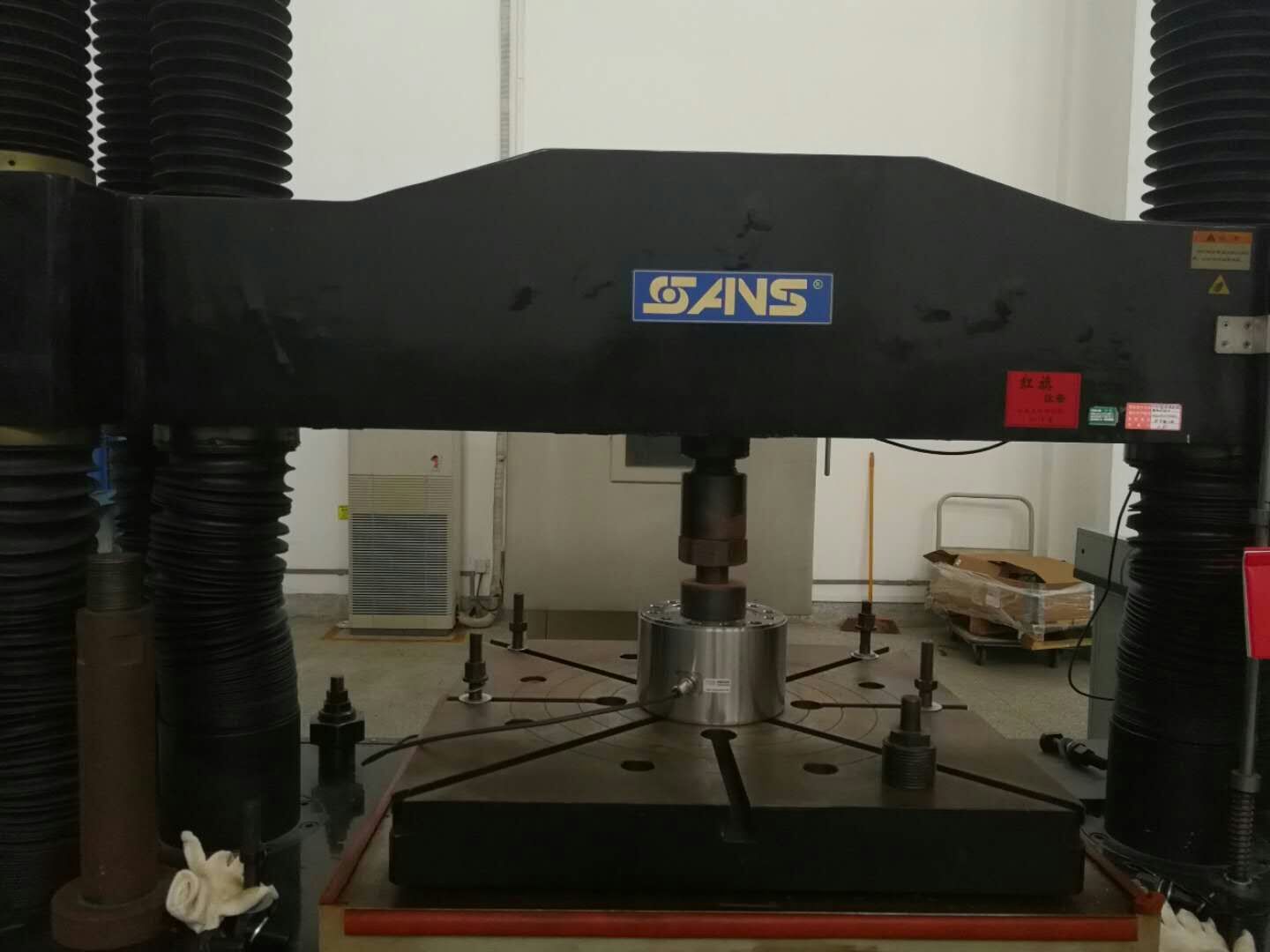

河南省洛陽市某研究所購買我司的六維力傳感器NC-6DT225用于SANS試驗機加載測試。

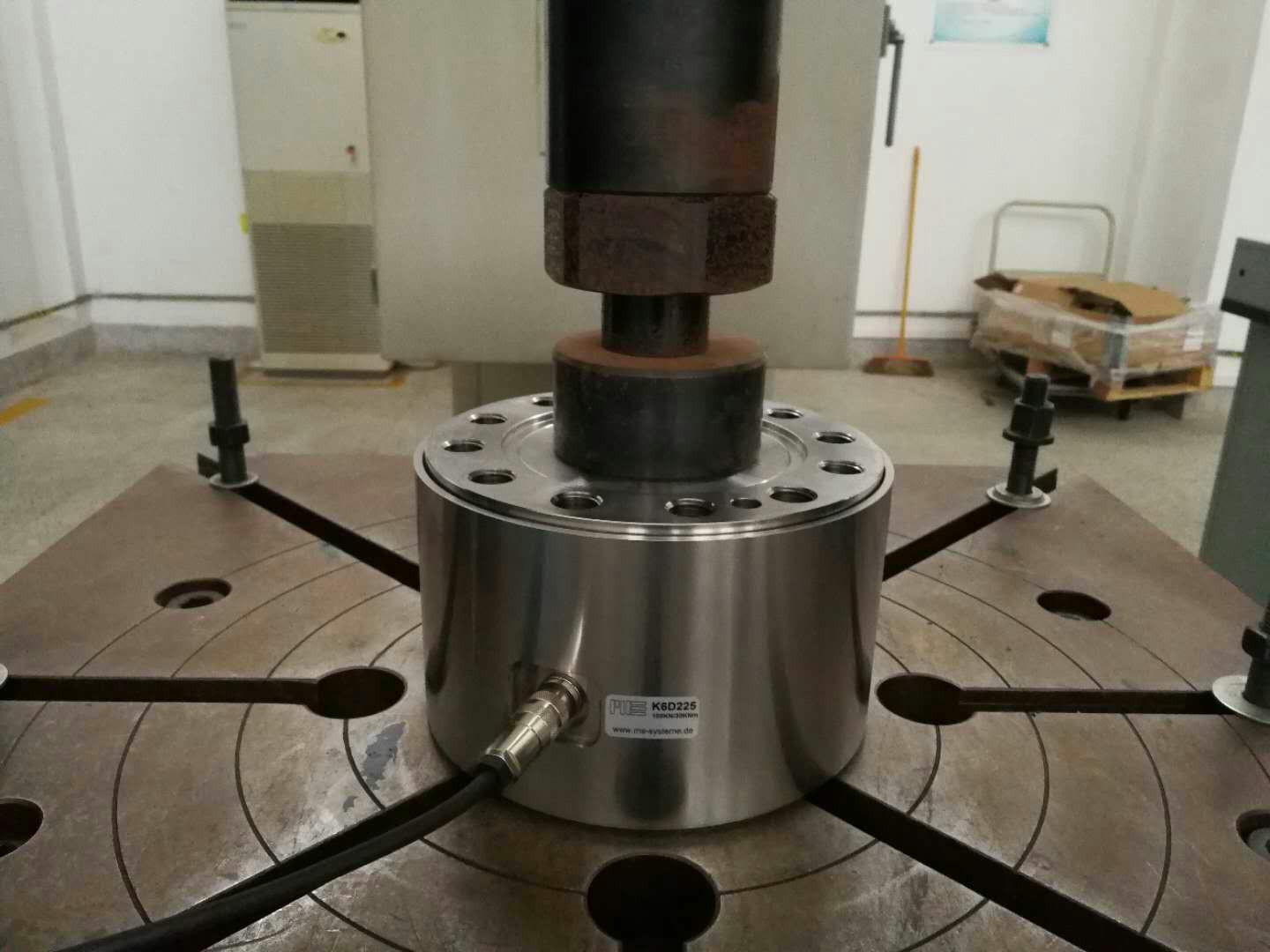

六維力傳感器NC-6DT225可以測量出三個軸向的力Fx，F(xiàn)y，F(xiàn)z和三個軸向的力矩Mx，My，Mz。
六維力傳感器NC-6DT225整體設計尺寸為Φ225×140 mm，是第二代六維力傳感器。
我司的六維力傳感器NC-K6DT225使用連桿式力傳導結構，其受力通過螺釘傳遞，直接在結構體上加工的螺紋孔能最有效的傳遞應變過程；
自身體積較小同時又能承受較大的扭矩，非常適用于機器人技術；
自身防護等級為IP67；
力傳遞施加在1mm的凸起段上，段內的螺孔為傳感器的力傳導部分；
螺紋部分環形前表面可以獲得最佳的力傳遞，將重復性誤差降低了0.1%；
六維力傳感器可通過多通道帶USB接口的放大器(GSV-1A8USB)和多通道數據采集軟件GSVmulti連接到電腦，查看實時數據和曲線。可以更直觀地觀察力值波形曲線變化趨勢，查看六維力峰值頂點。還可以將測試數據導出打包，以便后期進行整體分析。
